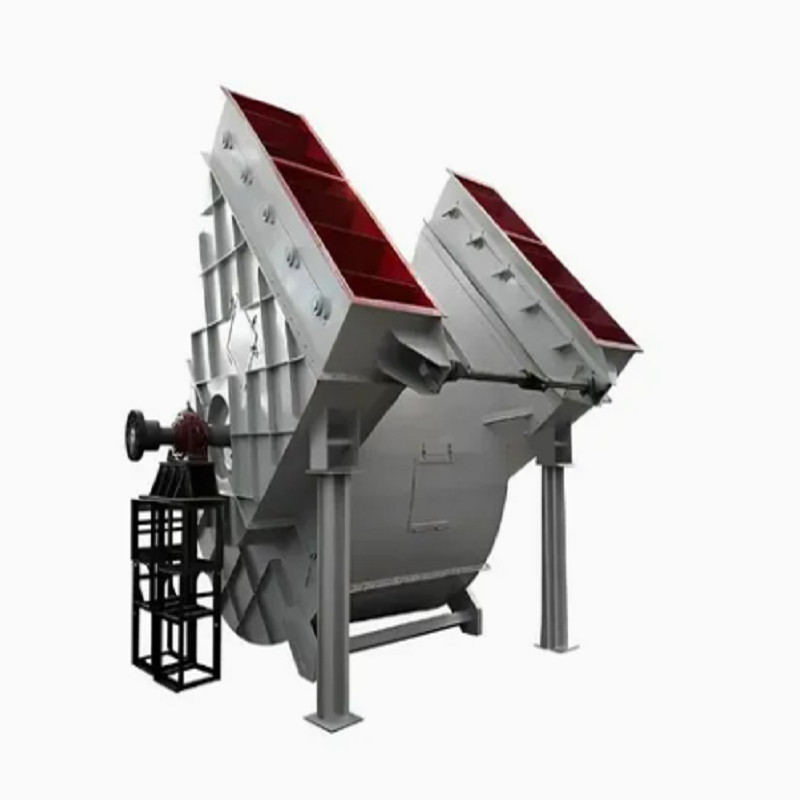

Į ką reikėtų atsižvelgti renkantis pramoninį ventiliatorių?

Dėmesys F tipo išcentriniam ventiliatoriui

Renkantis pramoninę vėdinimo sistemą, tinkamai parinkus išcentrinį ventiliatorių, tiesiogiai priklauso efektyvumas, energijos sąnaudos, stabilumas ir ilgalaikės priežiūros sąnaudos. Tarp skirtingų konfigūracijų F tipo išcentrinis ventiliatorius yra plačiai naudojamas pramoniniam dulkių šalinimui, medžiagų transportavimui, katilų sistemoms ir vėdinimo inžinerijai dėl stabilaus slėgio išėjimo ir didelio prisitaikymo.

Šiame straipsnyje bus išskaidyti pagrindiniai pasirinkimo veiksniai, pateikiamos nuoseklios gairės ir pateikiamas realaus pasaulio taikymo atvejis, susijęs su Hebei Ketong.

1. Pirmiausia supraskite savo proceso reikalavimus

Prieš pasirenkant F tipo išcentrinį ventiliatorių, svarbiausias žingsnis yra apibrėžti darbo sąlygas:

Reikalingas oro srautas (m³/h)

Sistemos slėgis (Pa)

Vidutinės terpės temperatūra

Dulkių arba korozinių dujų buvimas

Nepertraukiamas arba pertraukiamas veikimas

Pavyzdžiui, cemento ar metalurgijos gamyklose oro srautas dažnai yra aukšto slėgio ir dulkių pripildytas, todėl F tipo išcentrinis ventiliatorius yra stiprus kandidatas dėl sustiprintos sparnuotės konstrukcijos.

2. Tinkamo F tipo išcentrinio ventiliatoriaus modelio pasirinkimas

Ne visi išcentriniai ventiliatoriai yra vienodi. F tipo išcentrinis ventiliatorius paprastai reiškia į priekį, atgal lenktą arba specialiai sustiprintą pramoninę konfigūraciją, atsižvelgiant į gamintojo standartus.

Renkantis apsvarstykite:

1 veiksmas: suderinkite slėgio kreivę

Įsitikinkite, kad ventiliatoriaus veikimo taškas yra šalia didžiausios efektyvumo zonos kreivėje.

2 veiksmas: patvirtinkite sparnuotės medžiagą

Anglies plienas normaliam orui

Nerūdijantis plienas korozinėms dujoms

Dėvėjimui atspari danga, skirta dulkėtoms aplinkomsŽingsnis

 3 veiksmas: patikrinkite pavaros sistemą

Tiesioginė pavara prieš diržinę pavarą turi įtakos priežiūros išlaidoms ir stabilumui.

Tinkamai parinktas F tipo išcentrinis ventiliatorius gali sumažinti energijos sąnaudas iki 15–30 %, palyginti su per dideliu ar nesuderintu įrenginiu.

3. Struktūrinis tvirtumas ir ilgaamžiškumas

Pramoninė aplinka dažnai yra susijusi su vibracija, dulkių kaupimu ir ilgomis darbo valandomis. Todėl, rinkdamiesi F tipo išcentrinį ventiliatorių, turėtumėte įvertinti:

Korpuso storis ir sutvirtinimo briaunos

Dinaminis balansavimo laipsnis sparnuotės

Guolių prekės ženklas ir tepimo sistema

Apsaugos nuo nusidėvėjimo pamušalo parinktys

Tokie gamintojai kaip Hebei Ketong dažnai sustiprina ventiliatorių korpusus ir optimizuoja sparnuotės geometriją, kad pailgintų tarnavimo laiką atšiauriomis darbo sąlygomis.

4. Energijos vartojimo efektyvumas ir ilgalaikės eksploatacijos išlaidos

Dažna klaida yra dėmesys tik pirkimo kainai. Tiesą sakant, veiklos sąnaudos dominuoja visose gyvavimo ciklo sąnaudose.

Gerai suprojektuotas F tipo išcentrinis ventiliatorius turėtų:

Veikti šalia BEP (geriausio efektyvumo taško)

Naudokite didelio efektyvumo variklį (IE3 arba IE4)

Sumažinkite slėgio nuostolius ortakių sistemoje

Pavyzdžiui, vos 10 % pagerinus sistemos efektyvumą galima sutaupyti tūkstančius kilovatvalandžių kasmet nepertraukiamose gamybos linijose.

5. Montavimo ir priežiūros svarstymai

Netgi geriausias F tipo išcentrinis ventiliatorius gali neveikti, jei jis neteisingai sumontuotas.

Pagrindiniai diegimo žingsniai:

1.Užtikrinkite standų pagrindo išlyginimą

2. Venkite ortakio nuotėkio ties įėjimo/išleidimo anga

3. Palaikykite tinkamą diržo įtempimą (diržu varomoms sistemoms)

4. Jei reikia, sumontuokite vibracijos slopintuvus

Priežiūros kontrolinis sąrašas:

Reguliarus guolių tepimas

Darbaračio dulkių valymas

Vibracijos stebėjimas

Diržo nusidėvėjimo patikra

6. Realaus pramoninio pritaikymo atvejis (Hebei Ketong projektas)

Plieno apdirbimo gamykloje Šiaurės Kinijoje reikėjo stabilios dulkių nusiurbimo sistemos pjovimo ceche. Aplinka apėmė:

Didelė dulkių koncentracija

Nepertraukiamas veikimas 24/7

Vidutinio aukšto statinio slėgio reikalavimas

Sprendimas: Hebei Ketong inžinierių komanda rekomendavo pritaikytą F tipo išcentrinio ventiliatoriaus sistemą su:

Dėvėjimui atspari sparnuotės danga

Sustiprintas voliutinis korpusas

Išorinė diržu varoma variklio sistema palengvina priežiūrą

Rezultatai:

Dulkių šalinimo efektyvumas padidėjo 22 %

Techninės priežiūros intervalas pailgėjo nuo 3 iki 6 mėnesių

Energijos suvartojimas sumažėjo maždaug 18 %

Šis atvejis parodo, kaip tinkamai sukonfigūruotas F tipo išcentrinis ventiliatorius gali žymiai pagerinti pramonės našumą, kai jis tinkamai suderintas su sistemos reikalavimais.

7. Dažnos klaidos, kurių reikia vengti

Renkantis F tipo išcentrinį ventiliatorių, venkite šių klaidų:

Per didelis ventiliatoriaus dydis „tik tuo atveju“

Sistemos varžos skaičiavimų ignoravimas

Netinkamos medžiagos pasirinkimas dujų sąlygoms

Nepaisoma prieigos prie ilgalaikės priežiūros

Dėl šių klaidų dažnai padidėja energijos sąnaudos ir sutrumpėja ventiliatoriaus tarnavimo laikas.

Išvada

Tinkamo pramoninio ventiliatoriaus pasirinkimas nėra tik pirkimo sprendimas – tai sistemos inžinerijos užduotis. F tipo išcentrinis ventiliatorius pasižymi dideliu prisitaikymu, stabiliu slėgiu ir plačiu pramoniniu pritaikymu, tačiau tik tada, kai jis tinkamai parinktas pagal realias veikimo sąlygas.

Turėdamos inžinerinę patirtį iš gamintojų, tokių kaip Hebei Ketong, įmonės gali pasiekti didesnį efektyvumą, sumažinti priežiūros išlaidas ir pagerinti gamybos stabilumą.
