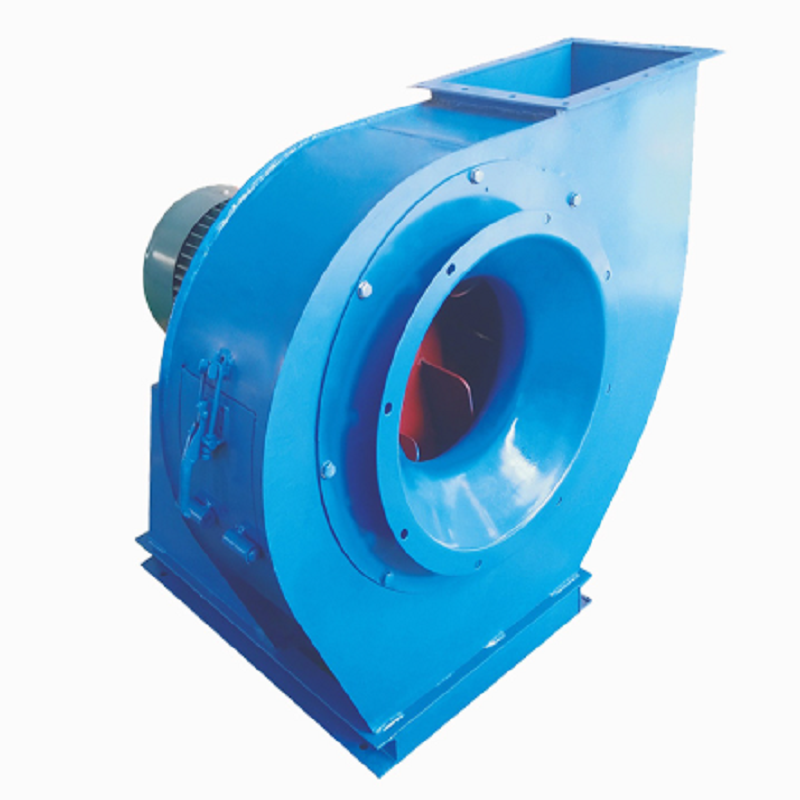

Kodėl sugenda dauguma vėdinimo sistemų ir kaip problemą išsprendžia A tipo išcentrinis ventiliatorius

Daugelis vėdinimo sistemų sugenda ne dėl to, kad ventiliatorius yra „blogas“ – jos sugenda, nes ventiliatorius niekada nebuvo pritaikytas tikroms darbo sąlygoms. Ilgi ortakiai, užsikimšę filtrai, susikaupę riebalai ir netikėti pasipriešinimo pokyčiai dažniausiai yra tikrosios oro srauto žlugimo priežastys. Tokiose situacijose tinkamai parinktas A tipo išcentrinis ventiliatorius dažnai tampa skirtumu tarp stabilios sistemos ir nuolatinio priežiūros galvos skausmo.

Pirmas dalykas, kurį reikia suprasti, yra tai, kad vien oro srauto įvertinimas yra klaidinantis. Daugelis pirkėjų renkasi įrangą pagal m³/h katalogo lape, tačiau tikrose sistemose našumą lemia slėgio nuostoliai. Paprastai pasirenkamas A tipo išcentrinis ventiliatorius, nes jis palaiko tinkamą oro srautą esant didesniam statiniam slėgiui, ypač kai ortakiai yra ilgi arba juose yra keli posūkiai ir filtrai.

1 veiksmas: pradėkite nuo sistemos pasipriešinimo, o ne nuo ventiliatoriaus dydžio

Prieš pasirinkdami bet kokią įrangą, turite įvertinti pagrindinį statinį slėgį. Realiame inžineriniame darbe dauguma ventiliacijos gedimų kyla dėl nepakankamo pasipriešinimo, o ne dėl nepakankamo oro srauto įvertinimo. Kiekviena alkūnė, reduktorius, filtro dėžė ir gaubtas padidina slėgio praradimą. Tinkamai suprojektuotas A tipo išcentrinis ventiliatorius gali kompensuoti šiuos nuostolius geriau nei žemo slėgio ventiliatoriai.

Pavyzdžiui, medienos apdirbimo cecho dulkių sistemoje net 20–30 metrų kanalo linija su keliais posūkiais gali lengvai padvigubinti atsparumą, palyginti su pradiniais skaičiavimais. Tokiais atvejais A tipo išcentrinis ventiliatorius su pakankama slėgio atsarga užtikrina, kad įsiurbimo taškai veiktų efektyviai, o ne susilpnėtų linijos gale.

2 veiksmas: suderinkite ventiliatoriaus charakteristikas su realiomis darbo sąlygomis

Skirtingos aplinkos elgiasi skirtingai. Dulkių sistemos užsikemša, virtuvės išmetimo sistemos kaupia riebalus, o purškimo kabinos patiria filtro prisotinimą. Tai nėra pastovios sąlygos – jos keičiasi laikui bėgant. Čia daugelis sistemų sugenda.

Gerai parinktas A tipo išcentrinis ventiliatorius vertinamas dėl stabilios slėgio kreivės. Užuot smarkiai sumažėjęs, kai pasipriešinimas didėja, jis palaiko labiau nuspėjamą oro srautą. Dėl to jis tinka sistemoms, kuriose veikimo sąlygos nėra stabilios arba nenuspėjamos.

Vieno metalo poliravimo dirbtuvės atveju originali ašinio ventiliatoriaus sistema pirmą dieną veikė puikiai, tačiau po trijų mėnesių dėl susikaupusių dulkių prarado beveik 40 % siurbimo pajėgumo. Perjungus į A tipo išcentrinį ventiliatorių, oro srautas išliko stabilus net ir esant daliniam ortakio užteršimui, todėl avarinio valymo dažnis gerokai sumažėjo.

3 veiksmas: neignoruokite ortakio dizaino ir įrengimo išdėstymo

Net geriausias ventiliatorius negali ištaisyti prasto ortakio dizaino. Realiuose projektuose netinkamas ortakio skersmuo ar per dideli vingiai dažnai sukelia daugiau problemų nei pats ventiliatorius. Įrengdami A tipo išcentrinį ventiliatorių, inžinieriai paprastai patikrina, ar sistemos slėgio nuostoliai atitinka ventiliatoriaus veikimo diapazoną.

Pavyzdžiui, ventiliatoriaus pastatymas per toli nuo ištraukimo taško padidina nereikalingą pasipriešinimą. Priešingai, A tipo išcentrinio ventiliatoriaus padėtis arčiau pagrindinės išmetimo magistralės sumažina energijos eikvojimą ir pagerina sistemos efektyvumą. Maži išdėstymo pakeitimai kartais gali pagerinti našumą labiau nei naujovinimas į didesnį modelį.

4 žingsnis: Realus projekto atvejis – pramoninių dulkių surinkimo sistemos atnaujinimas

Vidutinio dydžio metalo gamybos gamykla susidūrė su nuolatine problema: dulkių kaupimasis ortakiuose ir silpnas siurbimas poliravimo stotyse. Originalioje sistemoje buvo naudojami ašiniai ventiliatoriai, kurie buvo parinkti tik pagal oro srautą.

Atlikę visą sistemos auditą, inžinieriai apskaičiavo, kad tikrasis statinis slėgis buvo beveik 1,8 karto didesnis nei pradinė projektinė vertė. Sprendimas buvo pakeisti sistemą tinkamo dydžio A tipo išcentriniu ventiliatoriumi, atitinkančiu pakoreguotą slėgio kreivę.

Po įdiegimo:

· Per pirmąją savaitę žymiai pagerėjo dulkių surinkimo efektyvumas

· Ortakių valymo ciklas pailgintas nuo 3 mėnesių iki daugiau nei 10 mėnesių

· Pastebimai sumažėjo operatorių skundai dėl ore esančių dulkių

· Energijos suvartojimas stabilizavosi, o ne svyravo esant apkrovai

Pagrindinis patobulinimas buvo ne tik ventiliatoriaus pakeitimas – tai A tipo išcentrinio ventiliatoriaus atitikimas realioms varžos sąlygoms, o ne teoriniams oro srauto skaičiams.

5 veiksmas: techninės priežiūros realybė yra atrankos dalis

Daugelis pirkėjų techninę priežiūrą vertina kaip pasekmes, tačiau tikroje pramoninėje aplinkoje tai tiesiogiai veikia našumą. Dulkių kaupimasis ant sparnuotės, riebalų kaupimasis išmetimo sistemose ir filtro prisotinimas laikui bėgant mažina efektyvumą.

A tipo išcentrinį ventiliatorių paprastai lengviau prižiūrėti sunkioje aplinkoje dėl jo struktūrinio atsparumo atsparumo svyravimams. Tačiau be reguliaraus valymo ir tikrinimo net ir geriausia sistema palaipsniui praras našumą. Praktiškai 2–3 mėnesių tikrinimo ciklas yra įprastas dulkėtoje aplinkoje arba virtuvėje.

Galutinis išsinešimas

Ventiliatoriaus pasirinkimas nereiškia didžiausio oro srauto skaičiaus popieriuje. Tai yra supratimas, kaip sistema veikia realiomis veikimo sąlygomis. Ilgi ortakiai, atsparumo pokyčiai ir užterštumas yra svarbesni už pradinius katalogo įvertinimus.

Tinkamai parinktas A tipo išcentrinis ventiliatorius išsprendžia vėdinimo galvos skausmą ne perpildydamas sistemą, o išlikdamas stabilus pasikeitus sąlygoms. Dėl šio stabilumo oro srautas yra nuoseklus, sumažėja techninės priežiūros pertrūkių ir išvengiama lėto veikimo, nuo kurio ilgainiui kenčia dauguma sistemų.
